CypCut және CypOne арасындағы негізгі айырмашылықтар мен Талшықты лазерлі кесу бағдарламалық интерфейстеріне шолу
Қазіргі заманғы металл өңдеу өнеркәсібінде, талшықты лазерлік кесу , жоғары лазерлік жабдық , ал лазерлік технология жоғары дәлдік пен жоғары өнімділікті қамтамасыз ету үшін маңызды рөл атқарады. Олардың ішінде CypCut және CypOne — талшықты лазерлік кесу машиналары үшін арналған, кеңінен қолданылатын екі басқару бағдарламалық жүйесі. Екеуі де қуатты болса да, интерфейс құрылымы, функционалдылығы және қолдану сценарийлері жағынан өзара ерекшеленеді. Төменде олардың айырмашылықтары мен негізгі интерфейс мүмкіндіктері туралы қысқаша шолу берілген.
Бағдарламалық жасақтаманы іске қосу әдістері
CypOne конфигурациясы бар машиналар үшін:
Бағдарламаны іске қосу үшін жұмыс үстеліндегі CypOne белгішесін екі рет шертіңіз.
CypCut конфигурациясы бар машиналар үшін:
Лазерлік кесу басқару жүйесін ашу үшін CypCut белгішесін екі рет шертіңіз.
CypCut интерфейсіне шолу
CypCut жиі орта және жоғары қуатты фибра лазер кесу құрылғылары кезінде қолданылады және күрделі орналастыру, сызу және технологиялық баптауларға сәйкес келетін кәсіби интерфейсті ұсынады.
Сызу тақтасы аймағы
Орталық қараңғы аймақ — бұл сызу жұмыс аймағы, ал ақ шаршы машина кесу аймағын көрсетеді. Торлар мен сызғыштар масштабтау кезінде динамикалық түрде өзгереді, осылайша сызу мен траекторияны жоспарлау үшін дәл сілтеме береді.
Сол жақтағы сызу панелі
Графиканы құру мен түзету үшін қолданылады:
Бірнеше сызу режимдері: таңдау, түйіндерді түзету, ретті түзету, сүйреу, масштабтау
Фигураларды енгізу құралдары
Жылдам функциялар: центрлеу, фигураларды жару, бұрыштарды доғалау
Лазерлік технологияның күнделікті жұмыс үрдістерінде графиканы дайындау үшін идеалды.
Оң жақтағы үрдіс панелі
Бұл талшықты кесу үрдісінің параметрлерін орнату үшін негізгі аймақ:
Үрдіс түймесі негізгі үрдіс конфигурация терезесін ашады
17 түрлі қабат батырмалары кесу тізбегін басқаруға көмектеседі
Ақ "фондық қабат" тек визуалды анықтама үшін қажет және өңделмейді
Бұл бөлім операторларға лазерлік кесу қабаттары мен процестерін тиімді басқаруға мүмкіндік береді.
Төменгі ақпараттық аймақ
Үш ақпараттық терезеден тұрады:
Суреттер терезесі: суретке қатысты хабарламаларды көрсетеді
Жүйе терезесі: жүйелік хабарламаларды, ескертуді және қателерді көрсетеді
Тревога терезесі: алармдарды қызыл түспен бөліп көрсетеді
Күй жолағы лазерлік басының координаталары, өңдеу күйі, тышқанның орны және басқару картасының моделі сияқты негізгі деректерді көрсетеді.
Оң жақ басқару пульті
Жабдықтың жұмыс істеу командаларын басқарады:
Координаталық жүйені таңдау
Қолмен жылжыту және орналастыру
Кесуді бастау / Аялдату / Тоқтату
Жұмыс істеу опциялары мен санағыштар
Бұл бөлім талшықты лазерлі кесу жабдығын нақты уақыт режимінде басқару үшін маңызды.

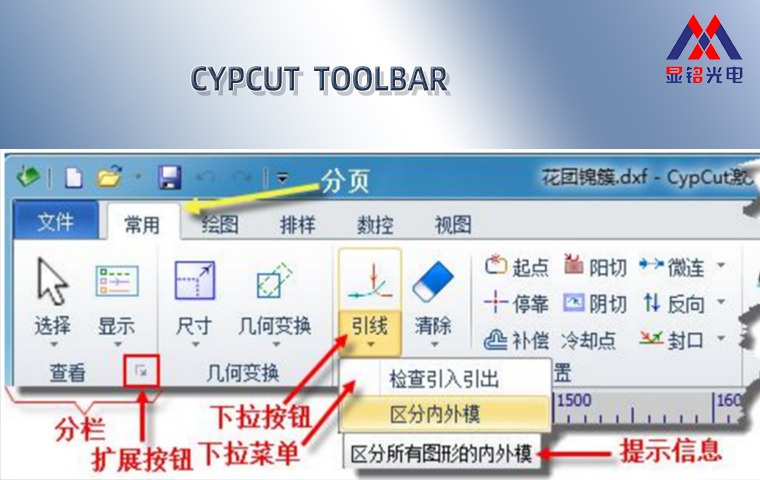

Таспа тақта (Сұраныс бойынша соңында орнатылған)
CypCut Microsoft Office сияқты таспа түріндегі тақтаны қолданады. Бұл дизайн негізгі функцияларды анық топтарға біріктіреді және бірінші рет пайдаланушылар үшін де интерфейсті пайдалануды оңайлатады.
Таспа тақтаның негізгі ерекшеліктері:
Үлкен, анық топталған функционалдық таңбашалар
Мәзір беттері: Үй, Сурет салу, Орналастыру, CNC, Көру
Әрбір беттің ішіндегі ішкі бөлімдер операцияларды ұйымдастыру үшін
Кеңейтілген параметрлер үшін төменге жазылатын опциялар
Өңдеу кезінде бағдарлама автоматты түрде кесу аяқталғанша "Өңдеу" бетіне ауысады.
Бұл заманауи Ribbon интерфейс талшықты лазерлі кесу қолданбалары үшін жұмыс үрдісінің тиімділігін едәуір арттырады.
Қорытынды
CypOne қарапайым және жеңіл — негізгі лазерлі кесу қажеттіліктері үшін идеалды.
CypCut одан әрі кеңейтілген және қуатты — орналастырудың, түзетудің және технологиялық процесті басқарудың кеңейтілген мүмкіндіктерін қажет ететін кәсіби талшықты лазерлі кесу жұмыстары үшін ұсынылады.
Екі бағдарламалық жүйе де әртүрлі лазерлі кесу жабдықтары үшін тиімді, тұрақты және дәл өнімділікті қамтамасыз ету үшін алдыңғы қатарлы лазерлік технологияларды пайдаланады.
